船舶高压装置的安全操作实务
一、 高压主配电板的结构组成
1. 船舶高压电力系统单线图识读

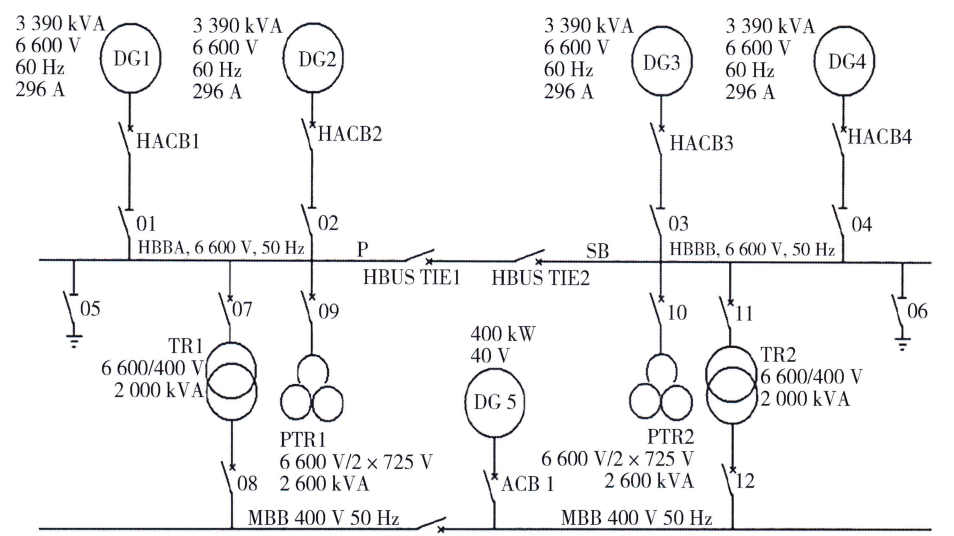

通过模拟器软件高压电力系统单线图，了解高压电力系统的组成和主要设备。对照模拟高压配电板，掌握开关设备的布置情况。图11-1所示为船舶高压电力系统单线图。
图11- 1 船舶高压电力系统单线图
(1) 核心设备指认：阅读单线图，指认高压发电机、高压断路器、高压隔离开关、高压接地开关、高压汇流排、高压变压器等重要高压设备。
(2) 负载指认：在单线图上，指认主要高压负载。
(3) 系统连接：在单线图上，说明高压系统和低压系统的连接关系。
逻辑解析：如图11-1所示，高压汇流排由两台高压母联断路器HBUS TIE1和 HBUS TIE2分为左、右舷两段；两台主发电机与左舷高压汇流排HBBA 直接相连，另两台主发电机与右舷高压汇流排HBBB直接相连，船舶高压电站主接线形式是单母线分段式。
左舷高压汇流排 HBBA与右舷高压汇流排HBBB 分别通过高压变压器 TR1、TR2 将 6600 V高电压转变为400 V的低电压，向400 V的低压汇流排 MBB供电。左舷高压汇流排 HBBA与右舷高压汇流排HBBB分别向左右舷各一台推进高压变压器PTR1、PTR2 供电，再由 PTR1 、PTR2向船舶主推进电动机供电。
2. 船舶高压配电板组成部件识别
船舶高压电力系统一般通过高压变压器将高电压降为低电压，向船舶低压电力系统的负载供电。除了发电机控制屏、同步控制屏、负载屏外，还有降压变压器屏、母线联络屏等。
- (1) 结构隔离：每一屏只有一条电路；内部具有相互隔离的开关室、电缆室、低压室等功能结构。
- (2) 五防联锁：内部具有严苛的联锁保护操作要求，俗称“五防措施”。
- (3) 泄弧通道：顶部具有泄弧通道及泄压板，用于在内部燃弧时安全泄放有害气体和金属离子。
- (4) 断路器类型：绝大多数采用抽出式真空断路器、SF6 断路器等。
- (5) 母线分段：按CCS规范要求至少分成2个独立分段。提升屏（或母联开关屏）是高压配电盘特有的特殊屏结构。
- (6) 继电保护：通过独立的数字式多功能继电器实现纵差、零序、转子接地等高压特有保护功能。
图11-2 高压配电屏实物图
图11-3 高压配电屏内部结构图 showing 断路器室、母线室等由于断路器的断开点在外部是看不见的，为了保证维修操作人员的安全，在主发电机、汇流排分断、变压器断路器与汇流排之间都串联了隔离开关。同时，供配电线路上安装了多处接地开关，确保接触线路无电。
二、 高压电的检测
查看在网和不在网发电机高压带电显示器状态。高压带电显示器是一种直接安装在高压电气设备上的提示性安全装置。高压电的额定电压分为 3 kV、6kV、10kV、27.5kV、35kV 等等级。
如图 11-4 所示，当设备带有运行电压时，指示灯发出闪光。该装置用于防止电气误操作。高压带电显示器由传感器、导线、安装LED 的显示器等组成。操作规程：按下未运行发电机显示器的自检验电按钮，闭锁指示灯亮，几秒后熄灭为正常。

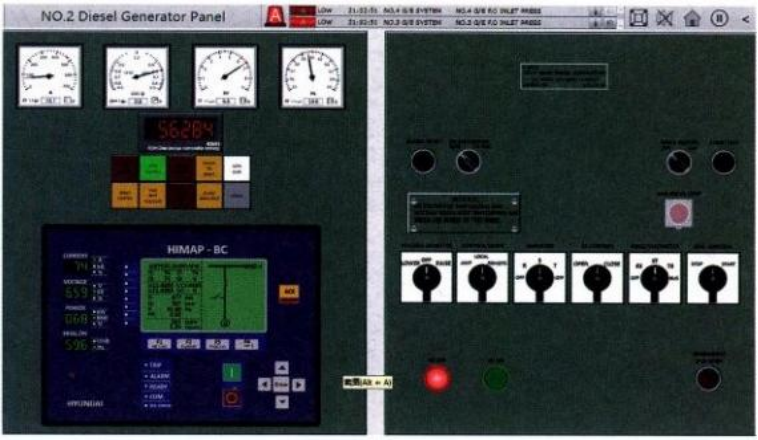

运行发电机组也可以从仪表上读出电压、电流、功率等参数（如图11-5所示）。
图11-4 高压带电显示器及测试按钮
三、 高压电力系统的“五防措施”核心规范
船舶高压开关柜“五防措施”具体内容：

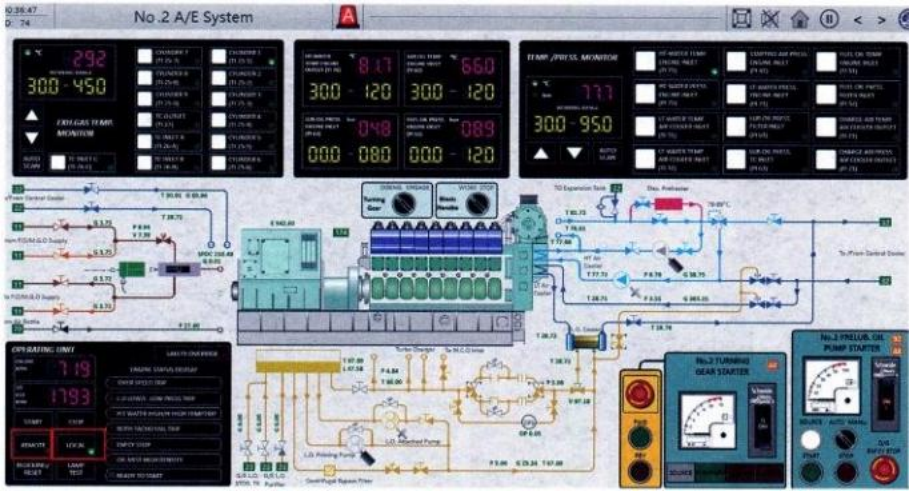

四、 高压配电板的操作与管理实务
操作管理主要内容包括：指示核验、试灯测试、绝缘测试、地气灯测试、参数记录及系统报警功能测试等。
降压变压器屏检查

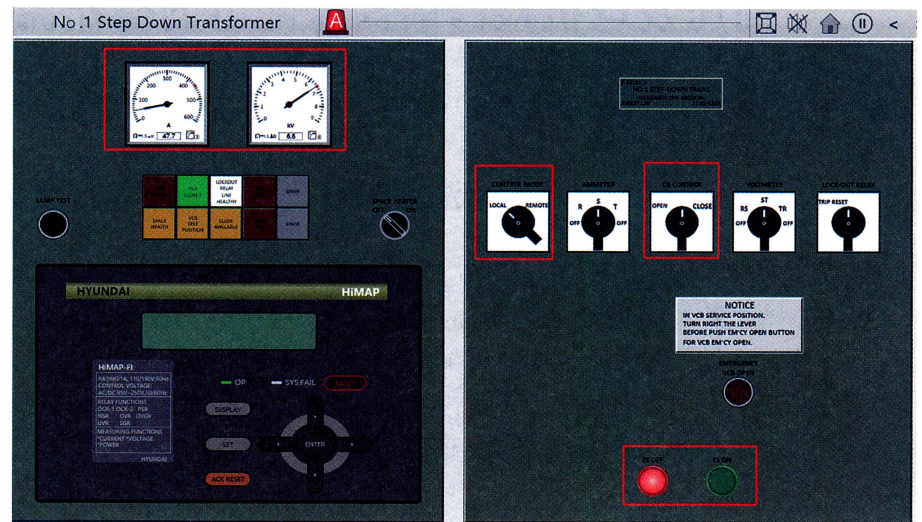

如图11-8，核查电压/电流读数及断路器状态。转动开关控制模式及分合闸。观察 ES 指示灯确认接地状态。
图11-8 No.1降压变压器屏
试灯与绝缘测试

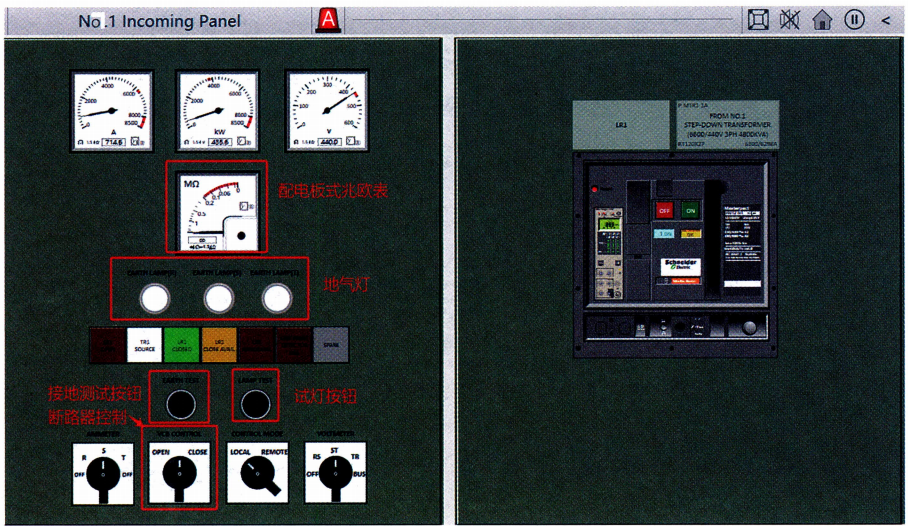

如图11-9，按下试灯按钮检查全局指示灯好坏。按下绝缘测试按钮，观察配电板式兆欧表指针向 0 转动确认功能。
图11-9 No.1 馈电屏试灯和绝缘测试
