变频器菜单结构与监控

显示菜单可以显示诸如频率、电压、电流等关键参数，从而实现对变频器的基本监控。变频器参数查看的操作过程如图20-5所示。

图20-4 变频器菜单结构 | 图20-5 查看变频器参数

● 参数类型：（详见表20-4参数类型表）

图20-6 编辑参数值示例

LED 状态指示优先级

SINAMICS V20只有一个LED状态指示灯，可显示橙色、绿色或红色。如果变频器同时存在多个状态，则LED指示灯按照以下优先级顺序显示：参数克隆 > 调试模式 > 发生故障 > 准备就绪(无故障)。例如，如果在调试模式下发生故障，则LED指示灯以0.5 Hz的频率呈绿色闪烁。

(一) 设置电源频率 (50/60 Hz)

50/60 Hz选择菜单仅在变频器首次开机时或工厂复位后(P0970)可见。用户可以通过BOP选择频率或者不做选择直接退出该菜单。也可以通过设置 P0100 的值选择电动机额定频率（详见表20-8）。通过此设置确定功率数值用 [kW] 或 [hp] 表示。

图20-7 首次开机时或工厂复位后频率选择

(二) 设置电动机数据与常用参数

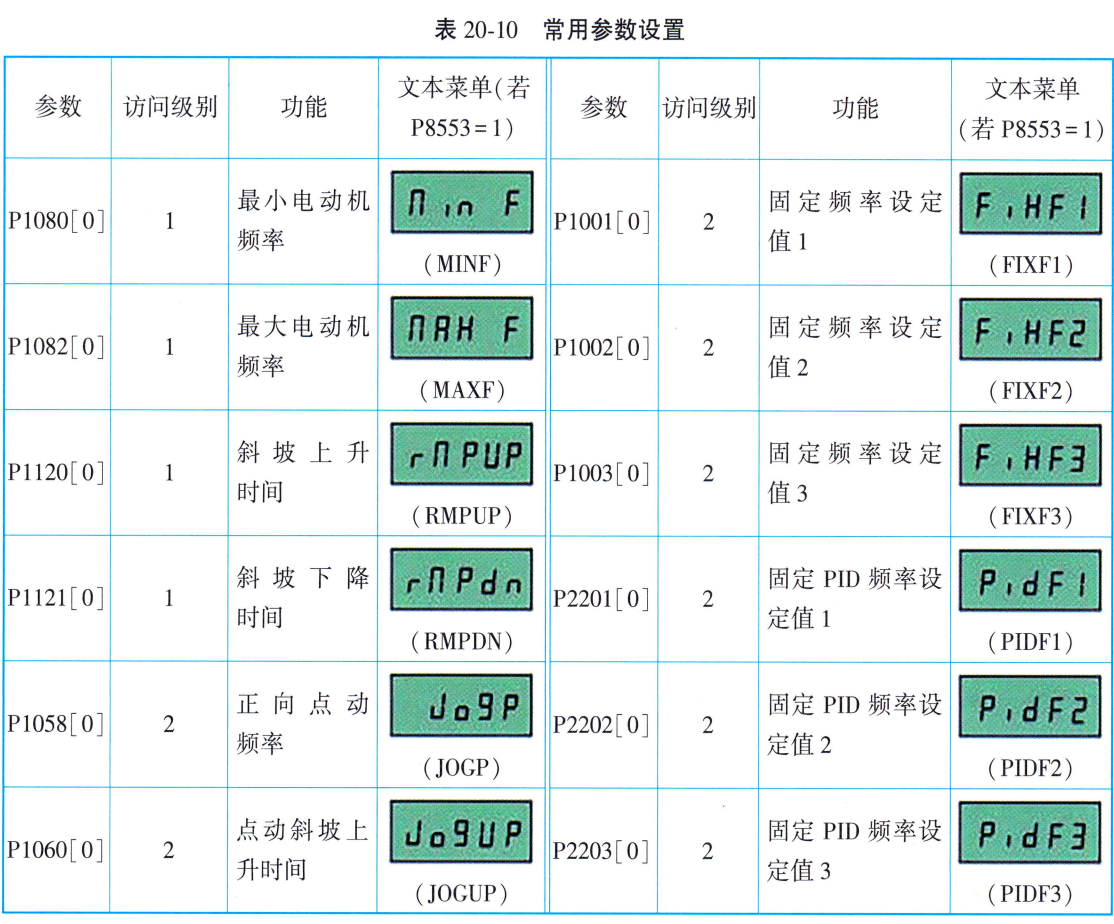

用户通过表20-9中的电动机参数设置电动机铭牌数据。若将参数 P8553 设定1，则此菜单显示文本而非参数号。常用参数设置参考表20-10。

(四) 快速调试

除设置菜单外，用户也可以通过参数菜单对变频器进行快速调试（详见表20-11）。

1. 停车方式选择 (OFF1, OFF2, OFF3)

주의:变频器在OFF2/OFF3 命令后会处于ON禁止状态。此时需要给出信号从低电平 → 高电平变化的ON命令才能再次启动电动机。优先级顺序：0FF2 (最高级) → OFF3 → OFF1。

(1) OFF1 (斜坡停车)
使用P1121定义的斜坡下降时间。输出频率降至P2167以下且P2168时间结束，脉冲取消。

(2) OFF2 (惯性自由停车)
立即取消变频器脉冲。电动机按惯性自由停车而不能以可控方式停车。低电平有效。

(3) OFF3 (快速紧急停车)
使用其特有的斜坡下降时间 P1135。其制动特性与OFF1相同但通常下降更陡。

2. 点动模式 (JOG)

按下“运行”按钮以预设频率(P1058)旋转，松开即停。应用场景：
(1) 调试后检查电动机和变频器功能；
(2) 使负载到达特定位置；
(3) 程序中断后使电动机旋转。

图20-11 点动运行特性

按键功能说明：按 OK 键可以浏览当前故障列表。按住 OK (>2s) 查看发生故障时的变频器状态。故障被清除/应答后，故障图标即消失。（详见表20-13故障代码表及表20-14报警代码表）。
