(ii) 정격 용량(S)_N)

정격 용량은 정격 작동 조건(즉, 정격 전압, 정격 주파수, 정격 작동 조건)에서 제조업체가 지정한 변압기의 피상 전력 출력에 대한 보증 값이며, S로 표시됩니다._N표시. 정격 용량은 일반적으로 고전압 권선의 용량을 의미하며, 냉각 방식으로 인해 변압기 용량이 변경된 경우 정격 용량은 최대 용량을 의미합니다.

(iii) 정격 전류(I)₁I₂)

변압기 1 또는 2 정격 전류는 변압기 부품이 통과할 수 있는 1, 2차 권선 장기 라인 전류의 온도를 초과하지 않도록 정격 전압 및 정격 주변 온도로, 단위는 A입니다.

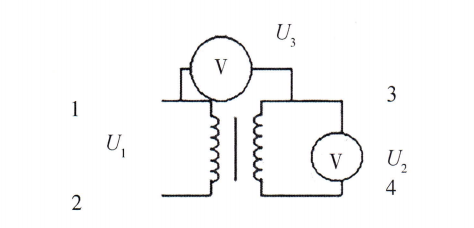

교류 전압 방식에서는 먼저 단상 변압기 1차측과 2차측 권선을 연결한 다음(그림 15-4 참조), 1차측에 적절한 교류 전압을 인가합니다. 전압계를 통해 전압 U의 1차측과 2차측을 측정합니다.₁U₂,와 3과 4의 단자 사이의 전압, U₃그리고 만약 U₃ 는 U₁ with U₂ 를 합한 값이면 와이어의 끝 2와 끝 3은 같은 이름입니다. 만약 U₃ 는 U₁ with U₂ 와이어의 두 끝의 차이는 끝 1과 끝 3의 이름이 동일합니다.

그림 15-4 변압기 동종 단자 측정을 위한 AC 전압 방법

:: 직류 방식(건전지 방식):

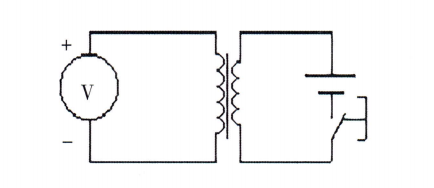

그림 15-5와 같이 건전지 배터리와 멀티미터를 회로에 연결합니다. 멀티미터를 낮은 DC 전압(예: 5V 미만) 또는 낮은 DC 전류(예: 5mA)로 설정합니다. 전원을 켤 때 바늘이 양으로 향하면 멀티미터의 양극과 배터리의 양극이 같은 이름으로 연결되고, 바늘이 음으로 향하면 멀티미터의 양극과 배터리의 음극이 같은 이름으로 연결됩니다.스위치를 분리하면 계량기 바늘이 반대 방향으로 회전하므로 스위치를 장시간 켜두지 마세요.

그림 15-5 변압기 동종 단자 측정을 위한 DC 방식(건전지 방식)

DC 방식(LED 램프 방식):

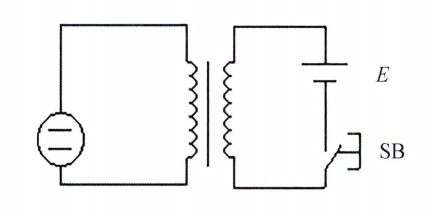

그림 15-6과 같습니다. 네온 튜브가 빛날 수 있도록 유도 전위를 높이려면 배터리를 적은 회전으로 권선에 연결하고 스타일러스를 더 많은 회전으로 권선에 연결할 수 있습니다. 버튼을 눌렀다가 갑자기 놓으면 더 많은 회전을 통해 권선에 높은 유도 전위가 발생하여 네온 튜브가 빛나도록 흥분합니다. 빛나는 끝이 실제로 유도 전위의 음의 끝이므로 어느 쪽 끝이 빛나는지 주의 깊게 관찰하세요. 또한 배터리의 양극 단자와 네온 튜브의 빛나는 쪽에 연결된 끝이 같은 이름을 가진 끝입니다.

그림 15-6 변압기 동종 단자 측정을 위한 DC 방식(LED 램프 방식)
