선박 고압 설비의 안전 운용 실무
1. 고압 주배전반의 구조 및 구성
1. 선박 고압 전력 시스템 단선도 해석
시뮬레이터 소프트웨어를 통해 고압 전력 시스템의 단선도를 살펴보고, 고압 전력 시스템의 구성과 주요 설비를 파악한다. 시뮬레이션된 고압 배전반을 참고하여 스위치 기기의 배치 상황을 숙지한다. 그림 11-1은 선박의 고압 전력 시스템 단선도를 보여준다.

그림 11-1 선박 고압 전력 시스템 단선도
(1) 핵심 장비 식별:단선도를 읽고, 고압 발전기, 고압 차단기, 고압 분리 스위치, 고압 접지 스위치, 고압 버스바, 고압 변압기 등 주요 고압 설비를 식별한다.
(2) 부하 식별:단선도에서 주요 고전압 부하를 표시하십시오.
(3) 시스템 연결:단선도에서 고압 시스템과 저압 시스템의 연결 관계를 나타내십시오.
논리 분석:그림 11-1에 표시된 바와 같이, 고압 버스바는 두 대의 고압 버스바 연결 차단기 HBUS TIE1 및 HBUS TIE2에 의해 좌현과 우현 두 구간으로 나뉘어 있다. 두 대의 주발전기는 좌현 고압 버스바 HBBA에 직접 연결되어 있고, 나머지 두 대의 주발전기는 우현 고압 버스바 HBBB에 직접 연결되어 있으며, 선박 고압 발전소의 주 배선 방식은 단일 버스바 분단식이다.
좌현 고압 버스바 HBBA와 우현 고압 버스바 HBBB는 각각 고압 변압기 TR1, TR2를 통해 6600 V의 고전압을 400 V의 저전압으로 변환하여, 400 V 저압 버스바 MBB에 전력을 공급합니다. 좌현 고압 버스바 HBBA와 우현 고압 버스바 HBBB는 각각 좌현과 우현에 하나씩 설치된 추진용 고압 변압기 PTR1, PTR2에 전력을 공급하며, PTR1과 PTR2는 이를 통해 선박의 주 추진 모터에 전력을 공급합니다.
2. 선박 고압 배전반 구성 부품 식별
선박의 고압 전력 시스템은 일반적으로 고압 변압기를 통해 고전압을 저전압으로 낮추어 선박의 저압 전력 시스템에 전력을 공급합니다. 발전기 제어반, 동기 제어반, 부하 제어반 외에도 강압 변압기 제어반, 버스바 연결반 등이 있습니다.
- (1) 구조적 격리:각 패널에는 하나의 회로만 있으며, 내부에는 서로 격리된 스위치실, 케이블실, 저압실 등의 기능적 구조가 갖추어져 있습니다.
- (2) 5가지 방지 연동 장치:내부에는 엄격한 연동 보호 운영 요건이 마련되어 있으며, 이를 통칭하여 “5대 예방 조치”라고 부른다.
- (3) 아크 방출 통로:상단에는 아크 방출 통로와 압력 방출판이 있어, 내부에서 아크가 발생할 때 유해 가스와 금속 이온을 안전하게 배출할 수 있도록 합니다.
- (4) 회로 차단기 유형:대다수는 인출식 진공 회로차단기, SF6 회로차단기 등을 채택하고 있다.
- (5) 버스바 분할:CCS 규격 요건에 따라 최소 2개의 독립된 구역으로 나누어야 합니다. 승압 패널(또는 모선 연결 스위치 패널)은 고압 배전반에 고유한 특수한 패널 구조입니다.
- (6) 계전기 보호:독립적인 디지털 다기능 릴레이를 통해 종차, 제로 시퀀스, 회전자 접지 등 고전압 특유의 보호 기능을 구현합니다.

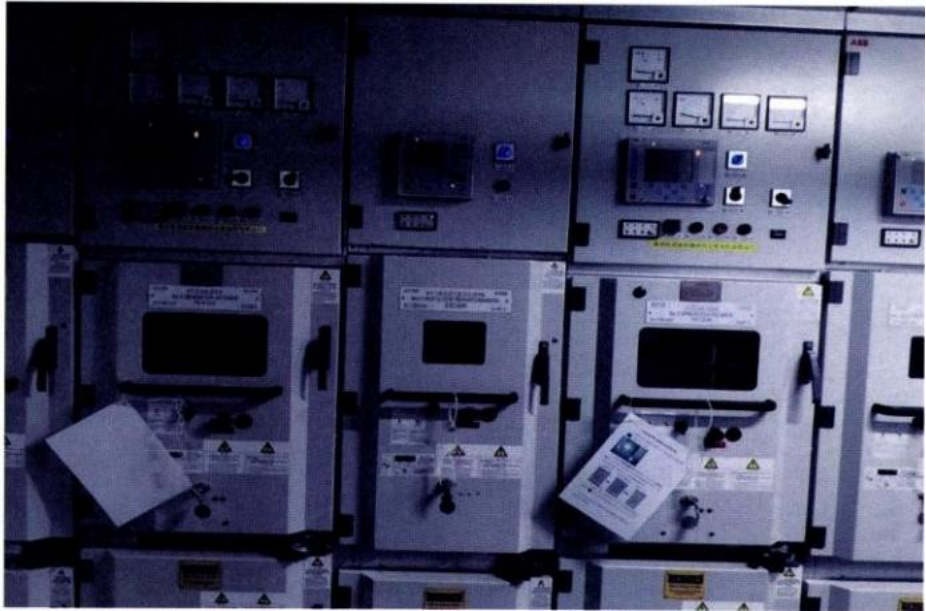

그림 11-2 고압 배전반 실물 사진

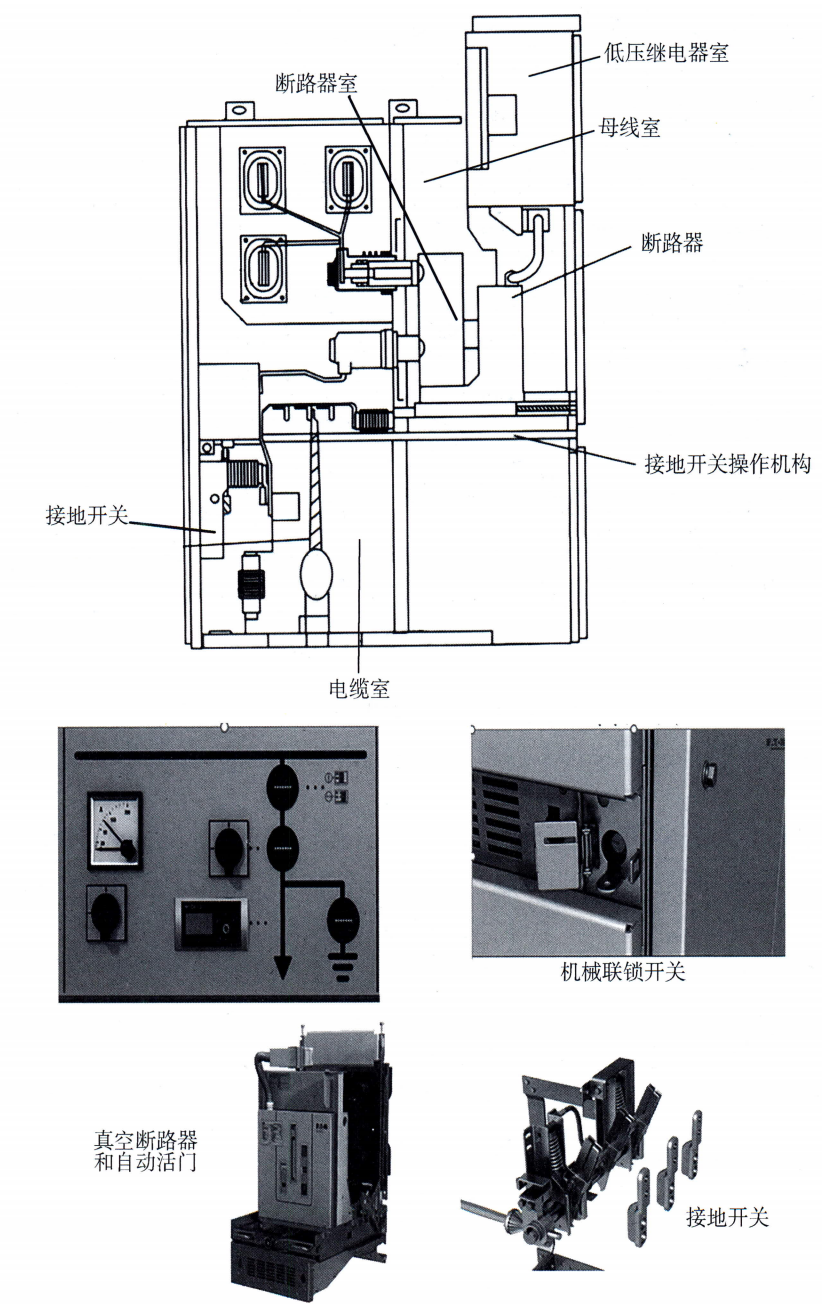

그림 11-3 고압 배전반 내부 구조도 (차단기실, 버스바실 등 표시)차단기의 개방 지점은 외부에서 보이지 않으므로, 정비 작업자의 안전을 보장하기 위해 주 발전기, 버스바 차단기, 변압기 차단기와 버스바 사이에는 모두 직렬로 연결되어 있다.절연 스위치. 한편, 전력 공급 및 배전 선로에는 여러 곳에접지 스위치, 접촉 회로에 전류가 흐르지 않는지 확인하십시오.
2. 고전압 검사

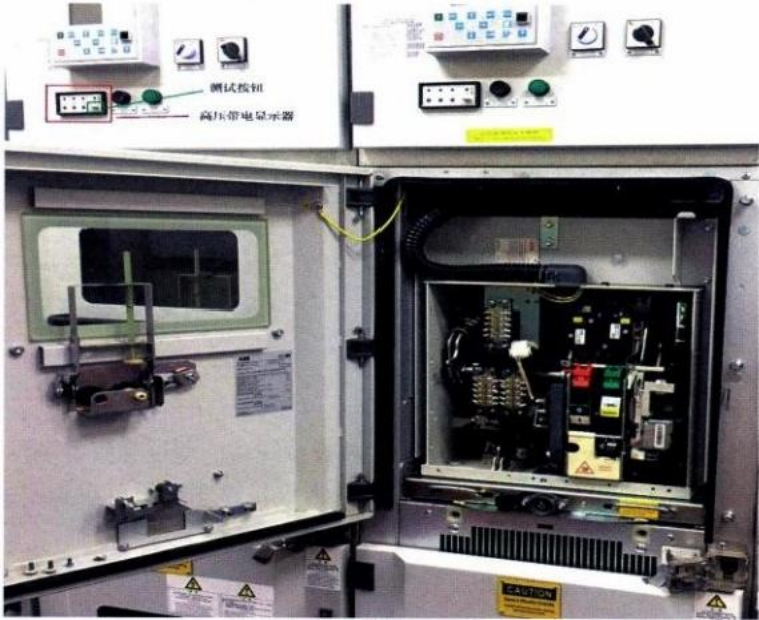

온라인 및 오프라인 발전기의 고전압 전압 표시기 상태를 확인합니다.고압 전압 표시기고압 전기 설비에 직접 설치되는 경고용 안전 장치입니다. 고압 전기의 정격 전압은 3 kV, 6 kV, 10 kV, 27.5 kV, 35 kV 등의 등급으로 나뉩니다.
그림 11-4에서 볼 수 있듯이, 장비에 작동 전압이 인가되면 표시등이 깜빡입니다. 이 장치는 전기적 오작동을 방지하기 위해 사용됩니다. 고전압 전압 표시기는 센서, 전선, LED가 장착된 표시기 등으로 구성됩니다.운영 절차:가동 중이지 않은 발전기 디스플레이의 자가 진단 버튼을 누르면 잠금 표시등이 켜지고, 몇 초 후에 꺼지면 정상입니다.
발전기 세트를 가동하면 계기판에서 전압, 전류, 전력 등의 파라미터를 확인할 수 있다(그림 11-5 참조).
그림 11-4 고전압 전압 표시기 및 테스트 버튼

3. 고압 전력 시스템의 “5대 예방 조치” 핵심 규범
선박용 고압 배전반의 “5대 예방 조치” 구체적인 내용:
4. 고압 배전반의 운영 및 관리 실무
운영 관리의 주요 내용으로는 지시 확인, 램프 시험, 절연 시험, 접지 및 가스 램프 시험, 파라미터 기록 및 시스템 경보 기능 시험 등이 포함됩니다.
강압 변압기 패널 점검
그림 11-8과 같이 전압/전류 측정값 및 차단기 상태를 확인합니다. 스위치를 돌려 제어 모드를 설정하고 차단기를 개폐합니다. ES 표시등을 관찰하여 접지 상태를 확인합니다.

그림 11-8 제1호 강압 변압기 패널
조명 테스트 및 절연 테스트
그림 11-9와 같이, 시험등 버튼을 눌러 전체 표시등의 작동 여부를 확인합니다. 절연 테스트 버튼을 누른 후, 배전반용 메가옴미터의 바늘이 0을 가리키는지 관찰하여 기능을 확인합니다.

그림 11-9 No.1 급전반의 점등 및 절연 시험
