电缆端头处理工艺与压接规范

电气工程基本功 · 压接标准 · 安全实操

一、电缆切割

在切割电缆前，应根据电缆的规格和材质选择合适的切割工具，如图17-7所示，以确保切割效果和安全性。

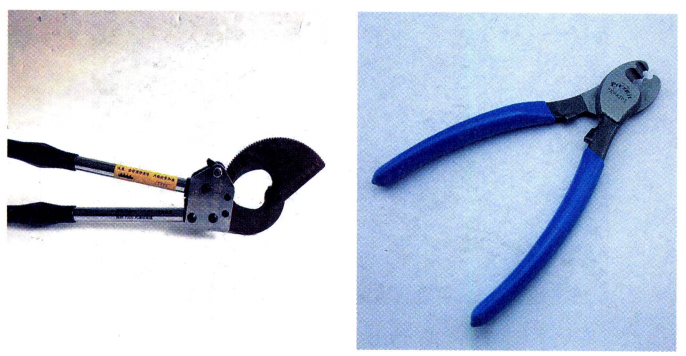

图 17-7: 常用工业电缆切割与剥线工具展示

在切割电缆时，需要注意以下两点：

1. 安全防护：
在切割电缆时，应使用适当的防护用品，如戴手套、护目镜等，以防止飞溅的碎片造成伤害。

2. 正确操作：
根据需求确定电缆切割的长度，按照工具的使用说明进行正确操作，如图17-8所示，注意避免因操作不当导致工具损坏或人员受伤。

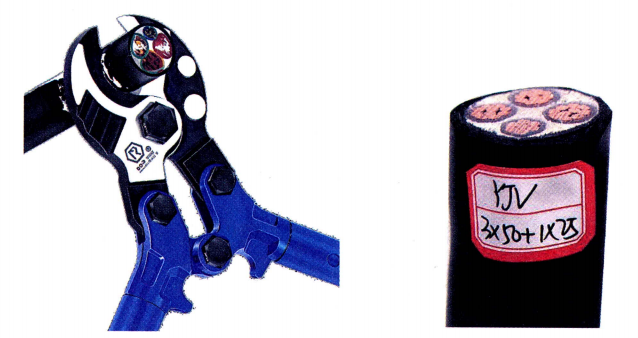

图17-8 电缆切割

总之，电缆切割工具的选择和使用方法应根据实际情况而定，以确保切割过程安全，切割端面平整。

电缆端头压接的过程主要包括以下几个关键步骤：

1 准备

确保电缆和端头(或接线端子)的规格匹配，如图17-9所示，选择合适的压接工具和模具。先剥去电缆外的护套层，再剥离绝缘层(注意不能伤到导体), 露出内部的导线，长度应满足压接需求。清理导线和端头(或接线端子)的表面，确保无氧化层、油污或其他杂质。

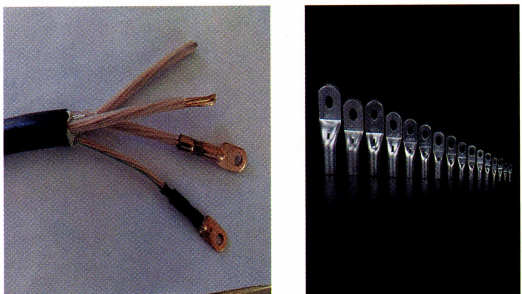

图 17-9: 各种规格的冷压接线端子与铜鼻子

2 端头压接

将剥好的导线插入端头(或接线端子)内，确保插入深度适当，且导线在端头内分布均匀。使用压接工具对端头和导线进行压接，如图17-10所示。压接时，应确保压力均匀、适中，避免因压力过大导致端头破裂或因压力过小导致压接不牢固。

[Image showing a manual or hydraulic crimping tool performing a compression on a cable lug and conductor]

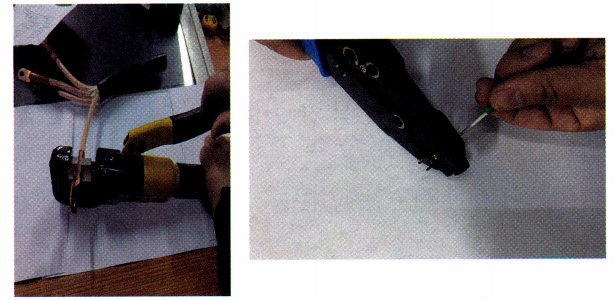

图 17-10: 液压压接钳对大截面电缆进行端头压接实操

3 端头处理

压接完成后，检查压接部位是否紧密、牢固，有无松动或变形现象。同时，检查导线和端头之间的接触电阻是否满足要求。对压接部位进行必要的绝缘处理，如缠绕绝缘胶带或安装绝缘套等，如图17-11所示，以防止电气短路或触电事故。

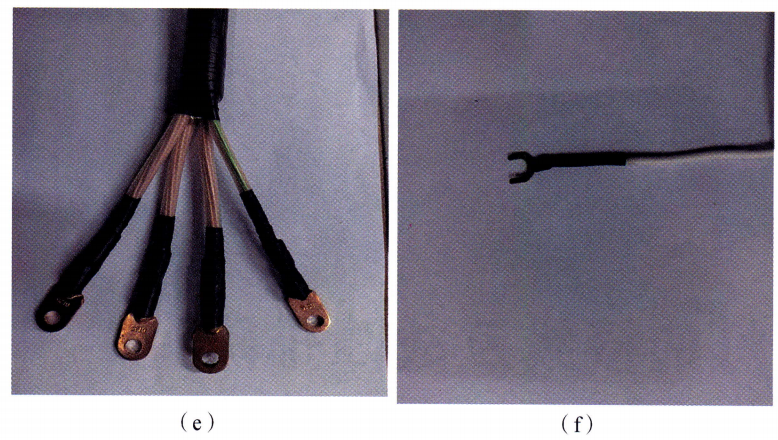

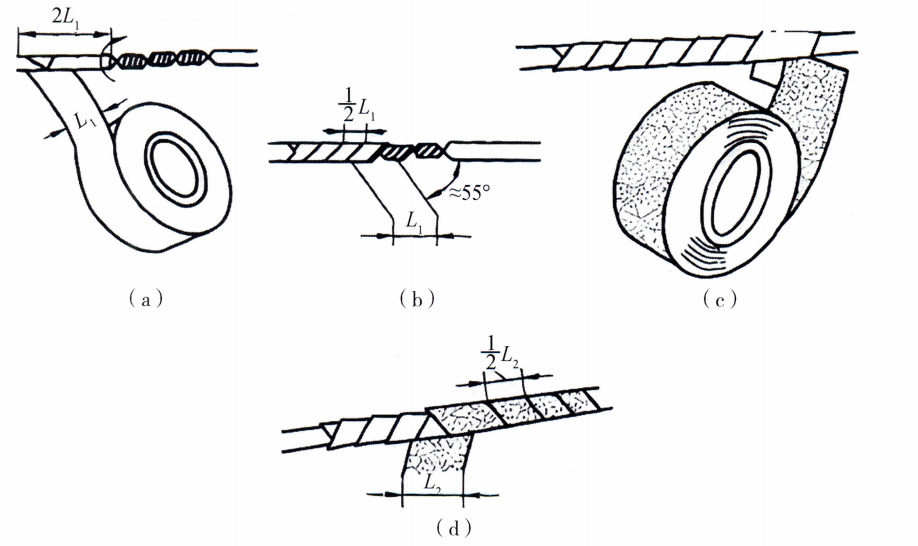

图 17-11: 接线端子热缩管绝缘封头处理工艺
