المعرفة بلوحات المفاتيح ولوحات التوزيع وتشغيلها

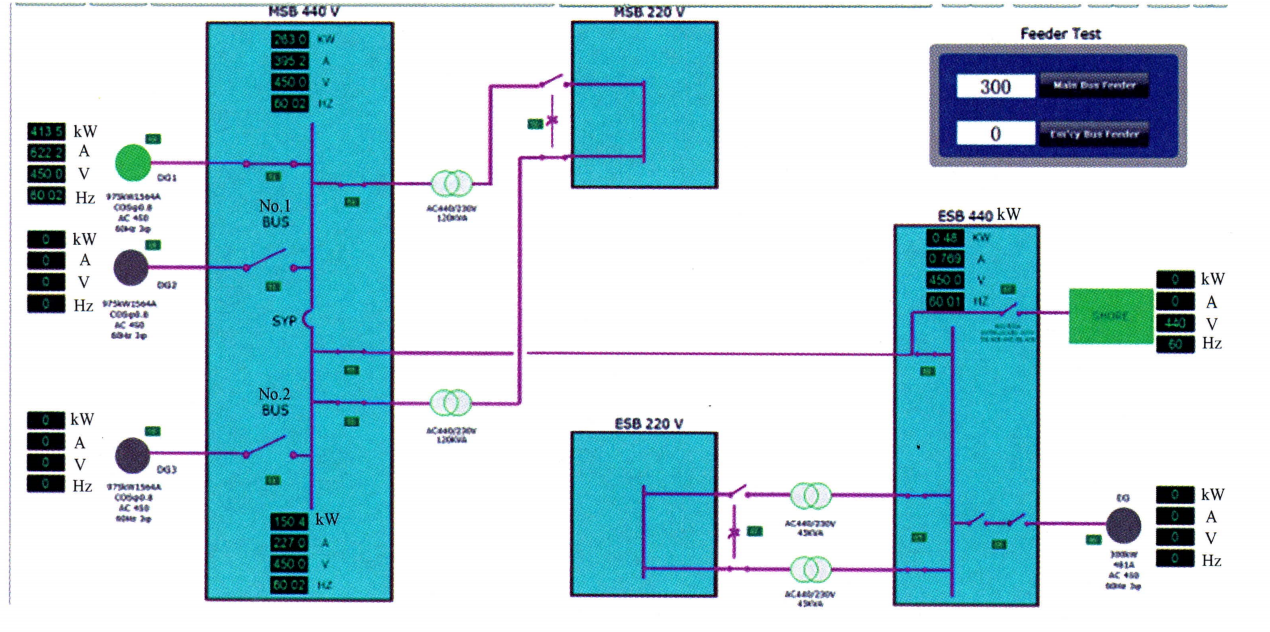

بالرجوع إلى المخطط أحادي الخط لنظام برمجيات محاكي محطة توليد الكهرباء (كما هو موضح في الشكل 5-1)، حدد المعدات المهمة مثل المولد الرئيسي والمفتاح الرئيسي وقضيب التجميع، وحدد الأجهزة المقابلة لها في المحاكي.

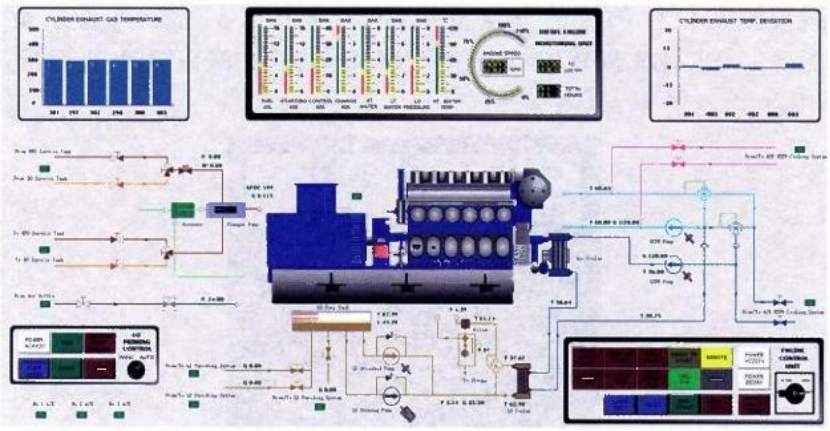

داخل برنامج محاكاة محطة توليد الكهرباء، افتح واجهة المولد الرئيسي وصندوق التحكم المجاور للمولد (كما هو موضح في الشكل 5-2)، وراقب أنظمة المحرك الديزل المساعد، وتعرف على حالة تشغيل المحرك الديزل من خلال أجهزة القياس الموجودة على اللوحة الجانبية. قارن ذلك بصندوق التحكم المجاور للمولد الموجود في الجزء المادي من محاكاة محطة توليد الكهرباء (كما هو موضح في الشكل 5-3)، لتعميق فهمك.

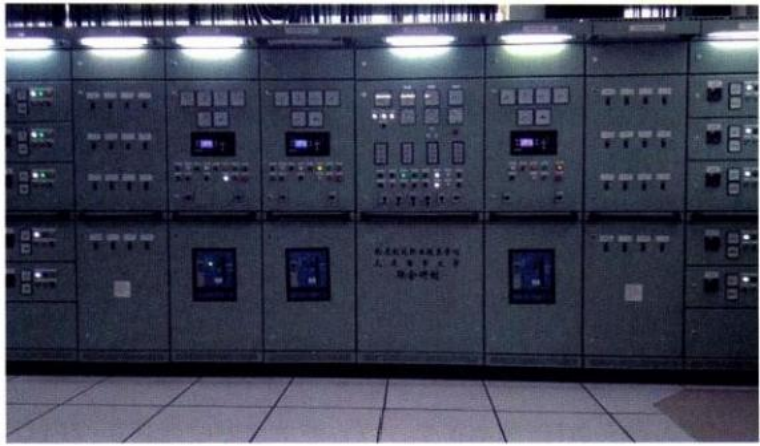

أمام لوحة التوزيع الرئيسية (كما هو موضح في الشكل 5-4) في الجزء الخاص بأجهزة محاكاة محطة توليد الكهرباء، لاحظ المكونات المختلفة للوحة التوزيع الرئيسية: لوحة التحكم بالمولد، ولوحة التزامن، ولوحة الأحمال.

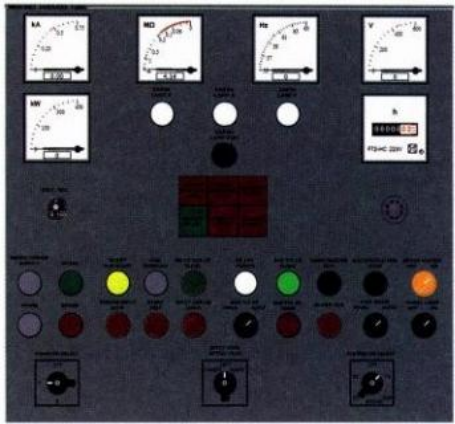

بالنسبة لشاشة التحكم في المولدات ضمن الجزء الخاص بالأجهزة في محاكي محطة توليد الكهرباء (كما هو موضح في الشكل 5-5)، ينبغي التركيز على التعرف على مصباح الإشارة “GEN. RUNNING” ومصباح الإشارة “READY FOR START” وزر التشغيل وزر الإيقاف وزر الإغلاق المزود بمصباح وزر الفتح المزود بمصباح ومقياس الجهد ومقياس التيار ومقياس التردد.

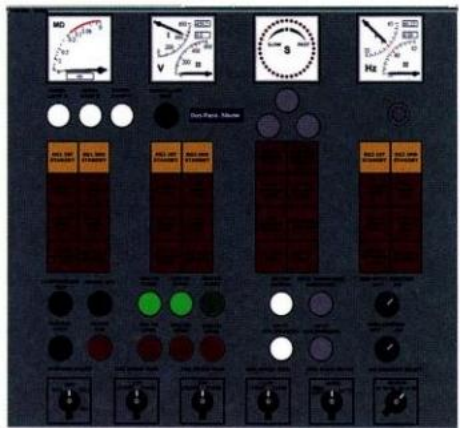

بالنسبة لشاشة التوصيل بالشبكة في الجزء الخاص بالأجهزة لمحاكي محطة توليد الكهرباء (كما هو موضح في الشكل 5-6)، ينصب التركيز على التعرف على مقياس التزامن ومفتاح التبديل ومفتاح التحكم في الوضع وزر الإغلاق وزر الفتح ومفتاح ضبط السرعة.

بالنسبة لشاشة الأحمال في الجزء الخاص بالأجهزة من جهاز محاكاة محطة توليد الكهرباء، ينصب التركيز على فهم مواقع مفاتيح توزيع الطاقة لمختلف أنواع الأحمال.

ثانياً: تشغيل لوحات التوزيع الكهربائية

(1) التشغيل وعمليات تزويد الطاقة

(2) فحص حالة عزل الشبكة الكهربائية بعد توزيع الأحمال والتبديل

1. تحويل الحمل
يتم ضبط الطاقة الناتجة عن كل مولد من خلال موزع الأحمال لضمان التوزيع المتوازن (بما لا يتجاوز الانحراف 10%). وعند تبديل الأحمال المهمة، يتم اتباع مبدأ “القطع أولاً ثم التوصيل” لتجنب حدوث قصر في الدائرة المتوازية.

2. مراقبة حالة العزل بعد تبديل الحمل
خلال 5 دقائق بعد اكتمال تبديل الحمل، يجب مراقبة مقياس العزل في شبكة الكهرباء، حيث يجب ألا تقل مقاومة العزل عن 1 ميغا أوم.

ثالثًا: توسيع الأفق المعرفي

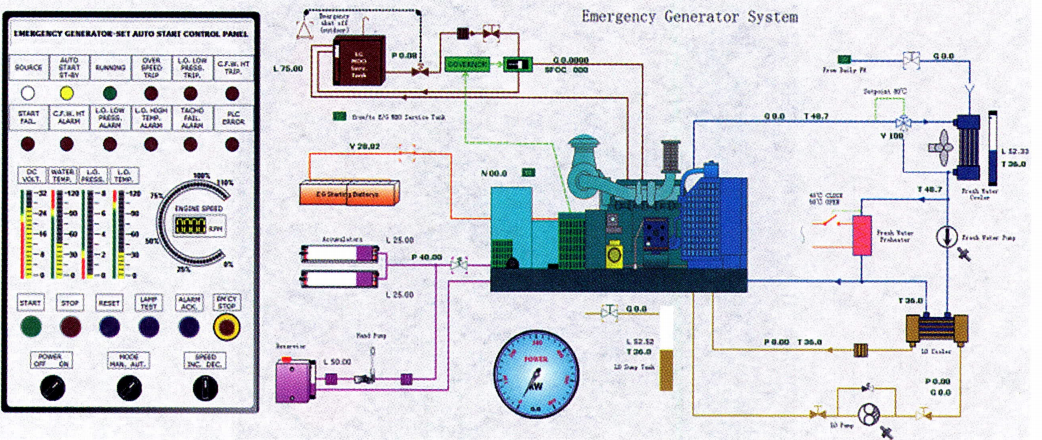

داخل برنامج محاكي محطة الطاقة، افتح واجهة مولد الطوارئ وصندوق التحكم (كما هو موضح في الشكل 5-7)، وراقب أنظمة مولد الطوارئ المختلفة، مع التركيز بشكل خاص على النظام الفرعي للتشغيل. قارن بين الأجهزة والبرامج، وتعرّف على لوحة التحكم المجاورة لمولد الطوارئ، وشاشة التحكم في مولد الطوارئ (كما هو موضح في الشكل 5-8)، ولوحة توزيع الطاقة.

قارن بين الأجهزة والبرامج، وتعرّف على البطارية ولوحة الشحن والتفريغ، كما هو موضح في الشكل 5-9.

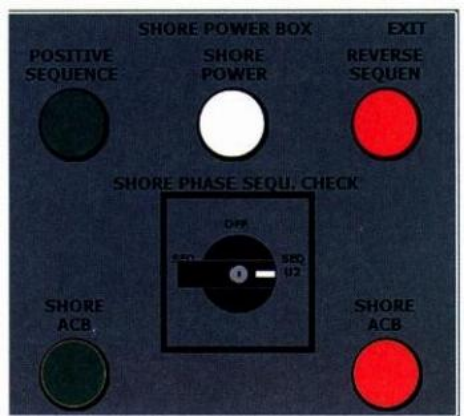

قارن بين الأجهزة والبرامج، وتعرّف على صندوق التيار الكهربائي الشاطئي والمفتاح الرئيسي للتيار الشاطئي، كما هو موضح في الشكل 5-10.

في قمرة القيادة المحاكاة الآلية، يتم فحص العناصر المذكورة أعلاه والتعرف عليها.

رابعاً: المعلومات ذات الصلة

1. مكونات نظام الطاقة الكهربائية للسفن
يتألف نظام الطاقة الكهربائية للسفن من أربعة أجزاء هي: مصدر الطاقة، وأجهزة توزيع الطاقة، وشبكة الكهرباء، والأحمال.

2. أنواع مصادر الطاقة في السفن
تشمل مصادر الطاقة في السفن المولدات الرئيسية ومولدات الطوارئ والبطاريات، كما يمكن توصيل السفينة بالكهرباء من الشاطئ عبر صندوق التوصيل الكهربائي في الميناء.

3. أنواع أجهزة توزيع الكهرباء في السفن
تشتمل أجهزة توزيع الكهرباء على متن السفن على لوحة التوزيع الرئيسية، ولوحة التوزيع في حالات الطوارئ، ولوحة الشحن والتفريغ، وصندوق التزويد بالكهرباء من الشاطئ، والتي تتوافق مع مصادر الطاقة على متن السفينة. ويوجد أسفل لوحة التوزيع الرئيسية صندوق توزيع الطاقة وصندوق توزيع الإضاءة، اللذان يُستخدمان لتوزيع الكهرباء على أحمال الطاقة وأحمال الإضاءة.

4. مكونات لوحة التوزيع الرئيسية ووظائفها
تتألف لوحة التوزيع الرئيسية من لوحة التحكم في المولدات، ولوحة التزامن، ولوحة الأحمال، وقضيب التجميع. وتُعد لوحة التوزيع الرئيسية مركز تشغيل نظام الطاقة الكهربائية في السفينة. وتتمثل وظائفها الرئيسية في:

• (1) أثناء التشغيل العادي، يتم توصيل أو قطع التيار الكهربائي يدويًّا أو آليًّا إلى شبكة الإمداد الكهربائي التي تربط الأجهزة المستهلكة للكهرباء، وذلك لتزويد الشبكة بالكهرباء أو إيقاف تزويدها بها.
• (2) قياس ومراقبة مختلف المعلمات الكهربائية لنظام الطاقة الكهربائية (الجهد، التردد، التيار، القدرة، معامل القدرة، مقاومة العزل، إلخ).
• (3) ضبط قيم المعلمات الكهربائية المختلفة في نظام الطاقة الكهربائية (مثل الجهد والتردد).
• (4) عند حدوث عطل في نظام الطاقة الكهربائية أو تعطل تشغيله، تقوم دوائر الحماية تلقائيًا بقطع الدائرة المعطلة أو بإصدار إشارة إنذار.
• (5) عرض إشارات تشير إلى حالة الدائرة وحالة المفتاح وأي انحراف عن حالة التشغيل العادية.
• (6) بالنسبة للأجهزة الكهربائية المعطلة التي تنتظر الإصلاح أو التي تخضع للصيانة، يجب عند قطع التيار الكهربائي من لوحة التوزيع الرئيسية تعليق لافتة تحذيرية على المفتاح الكهربائي المقابل، لتجنب وقوع حوادث صعق كهربائي أو تلف الأجهزة.
• (7) تم تصميم كل من عداد التزامن ومقياس الميغاأوم الموجودين على لوحة التوزيع للعمل لفترات قصيرة، ويجب إعادة المفتاح التحويل إلى الوضع الصفر بعد الانتهاء من عملية التزامن أو القياس.
• (8) مراقبة حالة عزل شبكة الكهرباء في السفينة من خلال قراءات مقياس الميغا أوم أو مصباح التأريض الموجودين على لوحة التوزيع الكهربائية. في حالة وجود خلل في العزل، يجب فحصه وإصلاحه على الفور.
