تحديد الهيكل الأساسي للمفتاح الرئيسي للمولد الرئيسي للسفينة, مقبض عملية الإغلاق والفتح

一 المفتاح الرئيسي هو جهاز يسمح للمستخدم بالتعرف على شكل وآلية المفتاح الرئيسي.

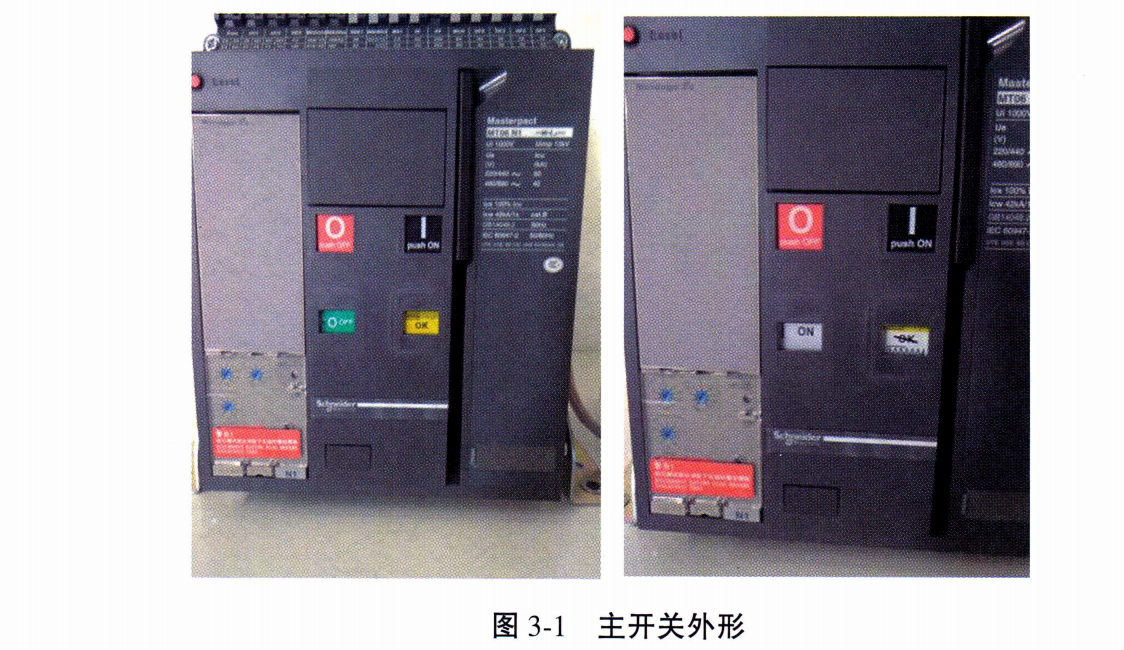

على لوحة المفاتيح الرئيسية في كابينة محاكاة الأتمتة، تعرف على شكل المفتاح الرئيسي الذكي من نوع الإطار (شنايدر MT06)، وأزرار الضغط الخاصة بالإغلاق والفتح، ولوحة مؤشر الإغلاق والفتح، ولوحة مؤشر تخزين الطاقة، والمعلمات ذات الصلة بفواصل الفصل الإلكترونية. لاحظ شكل المفتاح الرئيسي على لوحة المفاتيح الرئيسية لمحاكي محطة الطاقة، كما هو موضح في الشكل 3-1.

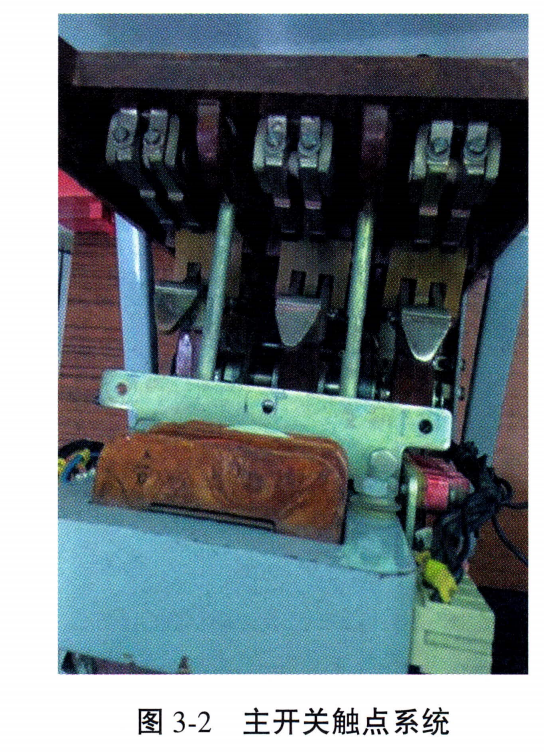

قم بإزالة أغطية إطفاء القوس الكهربائي الثلاثة لمفتاح DW95 الرئيسي المستخدم للتشغيل التجريبي، ولاحظ التلامسات الرئيسية والتلامسات الإضافية ولاحظ هيكل أغطية إطفاء القوس، كما هو موضح في الشكل 3-2.

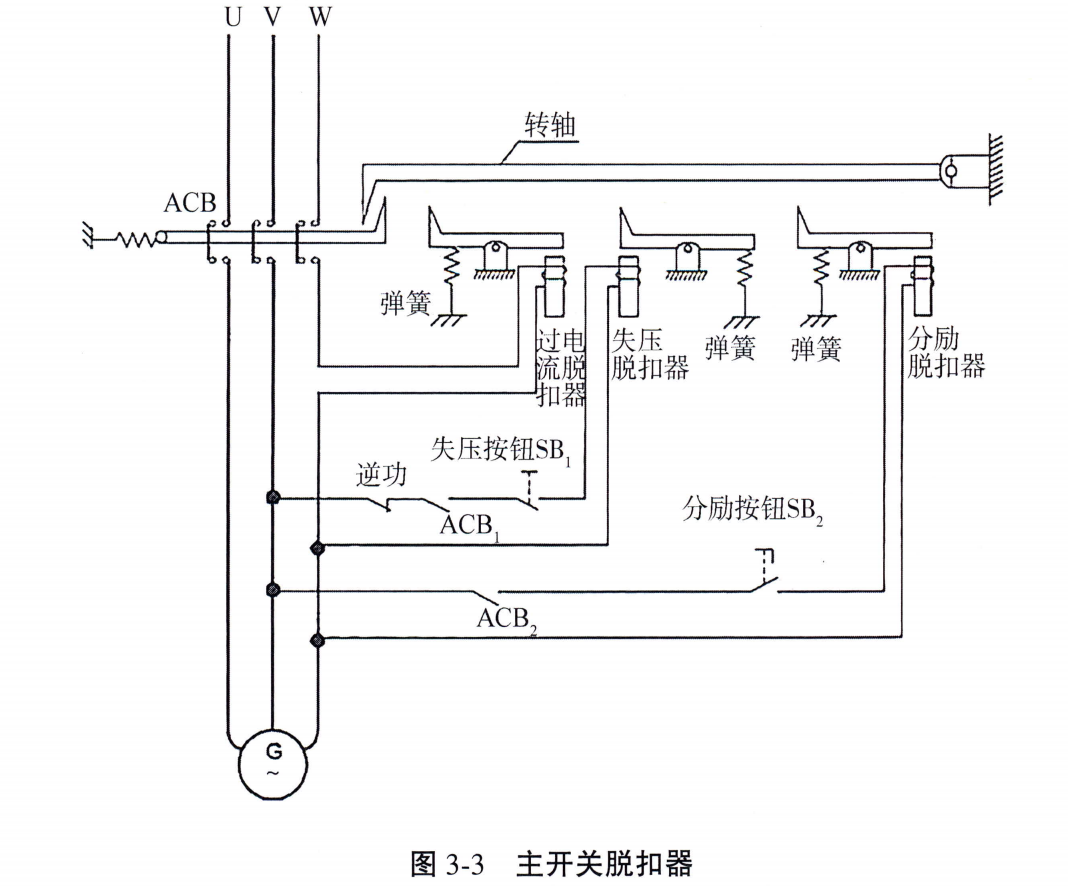

حدد مواقع المهاجم الثلاثة في المفتاح الرئيسي، بما في ذلك مهاجم فقدان الجهد، ومهاجم التحويلة، ومهاجم التيار الزائد، كما هو موضح في الشكل 3 - 3. لاحظ موضع البكرة بالنسبة للمضرب الثلاثة وزر التحرير اليدوي.

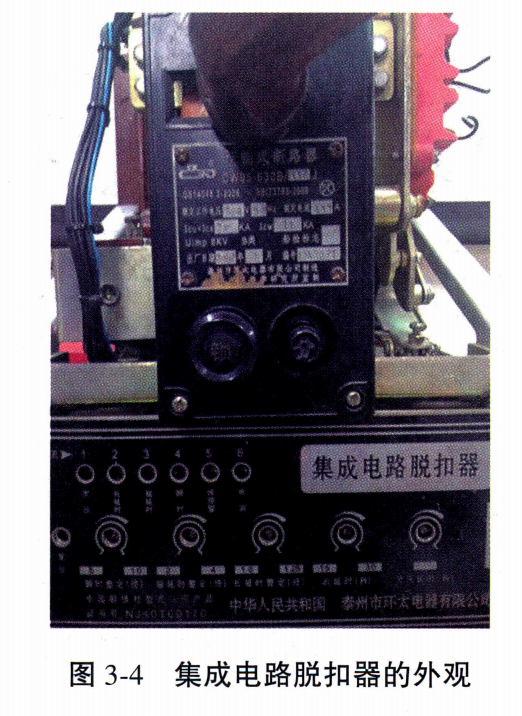

حدد آلية إغلاق المفتاح الرئيسي، بما في ذلك زر الإغلاق اليدوي، وزر الكسر اليدوي، والملف اللولبي للإغلاق، ونابض تخزين الطاقة. لاحظ مظهر القاطع IC، كما هو موضح في الشكل 3 - 4، لفهم المعلمات التي يمكن ضبطها للقابض IC.

ثانياً - عمليات الإغلاق والكسر للمفاتيح الرئيسية

1 - شروط إغلاق المفتاح الرئيسي وظروف كسر المفتاح الرئيسي

في التشغيل المستقل، طالما أن المتعثر ليس في حالة الفصل (لا يعمل ملف فصل الجهد المفقود ولا يعمل ملف فصل الجهد، ولا يعمل ملف فصل الإثارة الجزئي وملف فصل التيار الزائد)، فإن نابض تخزين الطاقة قد خزن الطاقة، اضغط على زر الإغلاق لإغلاق الدائرة. في التشغيل المتوازي، بالإضافة إلى الشروط المذكورة أعلاه، من الضروري أيضًا تشغيل عداد المزامنة، وفقط عند استيفاء شروط التشغيل المتوازي، يمكن الضغط على زر الإغلاق.

في التشغيل المستقل، قم أولاً بإزالة الحمل، بحيث يكون المولد في حالة عدم التحميل أو الحمل الخفيف، واضغط على زر المفتاح لفتح البوابة. في التشغيل المتوازي، من الضروري نقل الحمل أولاً، وعندما يتم استيفاء شروط إلغاء التحميل، يمكن تحرير المفتاح الرئيسي بالضغط على زر التحرير.

2.DW95 تشغيل المفتاح الرئيسي

قم بمحاكاة فقدان حالة تنشيط جهاز تحرير الجهد يدويًا (اضغط باستمرار على المحرك المغناطيسي الكهربائي لمحاكاة الشفط المنشط)، وقم بتشغيل مقبض الإغلاق يدويًا لإغلاق البوابة، وانتبه إلى ملاحظة تخزين طاقة نابض تخزين الطاقة، وحرر عملية إغلاق البوابة.

جهاز اختبار خارجي، قم أولاً بتنشيط فقدان تحرير الجهد، ثم قم بتنشيط ملف الإغلاق، وتخزين الطاقة الزنبركي، وإلغاء تنشيط ملف الإغلاق، وإغلاق تحرير مخزن الطاقة.

في حالة الإغلاق، اضغط على زر التعشيق اليدوي لتعشيق المفتاح الرئيسي، مع ملاحظة دوران عمود القاذف وحركة التعشيق.

في حالة الإغلاق، اضغط على زر فقدان الجهد لإلغاء تنشيط كاشف رحلة فقدان الجهد ومراقبة عملية التعثر.

في حالة الإغلاق، اضغط على زر التحويلة لتنشيط فاصل التحويلة ومراقبة عملية التحويلة.

3 - تشغيل مجموعة اختبار التبديل الرئيسية (مفتاح شنايدر)

يتم تحويل مفتاح إعداد تخزين الطاقة إلى يدوي، وتخزين المفتاح الرئيسي يدويًا وإغلاقه ومراقبة عملية إغلاق المفتاح الرئيسي.

يتم تشغيل مفتاح إعداد تخزين الطاقة إلى الوضع التلقائي، ويتم إجراء إغلاق، ويتم ملاحظة التغيير في حالة تخزين الطاقة.

في حالة الإغلاق، استخدم إعدادات جانب الماكينة والتحكم عن بُعد وفقدان الجهد لجعل المفتاح الرئيسي مفتوحًا، على التوالي، وراقب عملية فتح المفتاح الرئيسي.
