雷达基本操作
船舶电子电气员专业实操规程手册
电子电气员需要掌握雷达外接传感器检查、雷达图像基本调整和开关机等雷达主要控制的基本操作。
一、雷达基本控件

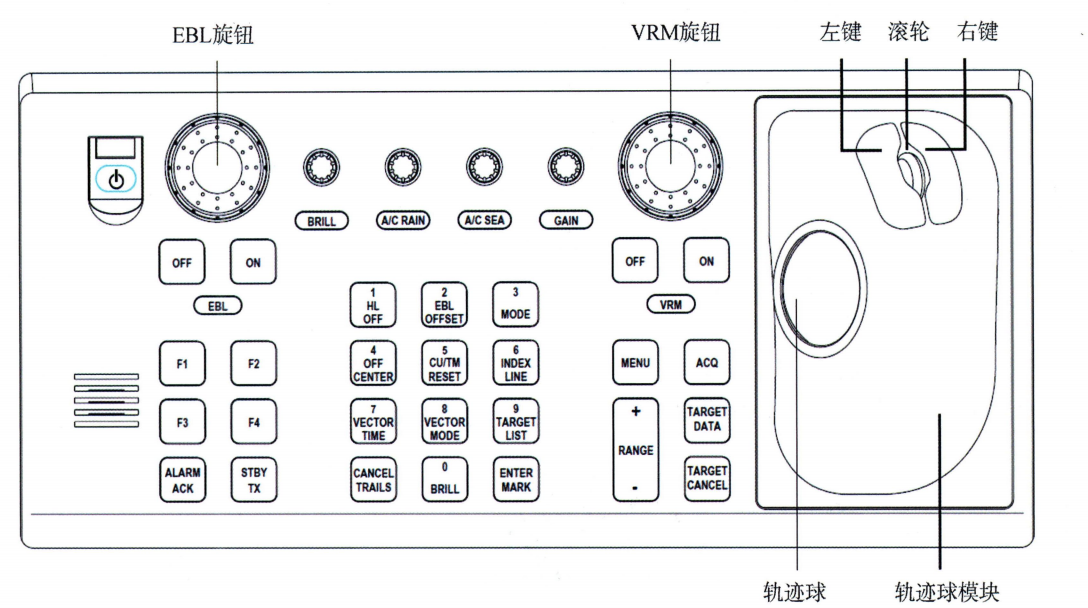

雷达控制按键可分为电源控制、图像质量控制、杂波抑制、辅助控制、观测工具和显示方式控制等六大类。除了电源控制之外,多数雷达可以通过屏幕软面板菜单和硬面板控制按钮来操作雷达。古野FAR-2827操作键盘如图1-2-1所示。

(一)传感器数据检查与设备连接
1.传感器数据检查

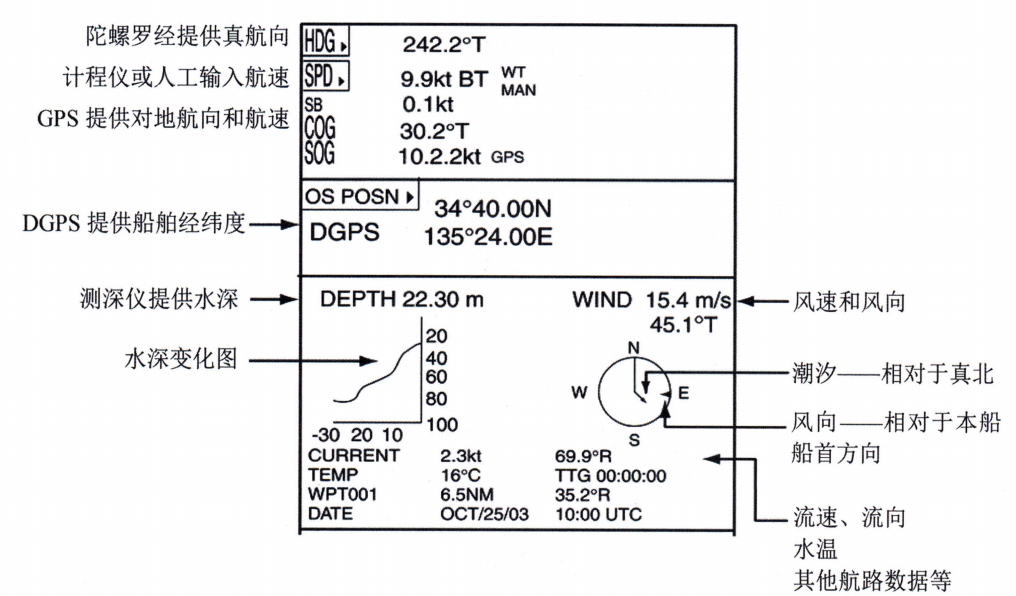

雷达必备传感器包括指向设备、航速航程测量设备、电子定位系统和自动识别系统。雷达无法从这些传感器接收信号会触发报警,见表1-1-3。雷达开机后,第一时间应核查传感器数据是否正确传输至雷达,雷达显示器上的数据接入显示如图1-2-2所示。

2.传感器设备连接
雷达系统与外接传感器的连接通常位于雷达显示单元。当雷达显示屏报警窗口发出传感器连接故障报警时,可以打开雷达显示器后盖,雷达显示器单元接口如图1-2-3所示,检查雷达与该传感器的接头是否松动。

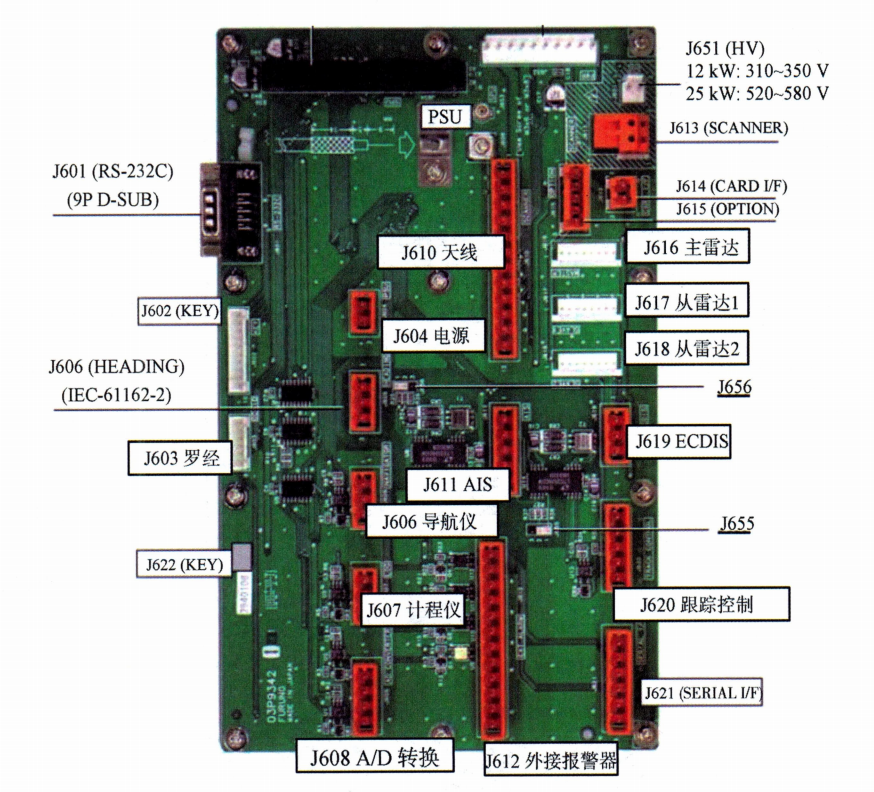

图1-2-3中的端子电路板上分布了众多雷达传感器的接口,如图1-2-4所示。

(二)电源控钮
雷达电源的控制部件包括雷达总电源开关、雷达显示器电源开关和天线安全开关。雷达设计为可全天候24h 运行,除磁控管(有限寿命元件)外,航行期间应避免频繁操作雷达电源开关。
1.船电开关: 雷达均配备专用电源闸刀,通常应保持闭合通电状态。部分雷达在各机箱内设有加热驱潮电阻,当雷达不工作时,由船舶电源为其供电加热。
2.电源开关: 在雷达显示器操作面板上起动电源开关(Power) 后,除发射机特高压电源外,雷达其他部分均加载电源。3 min 后,延时继电器触点闭合,发射机进入准工作状态,此时屏幕显示 “Standby”(预备)。
3.发射开关: 发射开关(TX 或 Transmit) 用于控制雷达发射机的工作状态。当雷达处于预备状态时,起动该开关,雷达开始工作;再次操作则返回预备状态。使用发射开关时需注意,工作间歇暂时不使用雷达时,应将其置于预备状态,以延长磁控管的使用寿命。
4.天线安全开关: 许多雷达在天线基座上设置有安全开关。当技术人员进行设备维护时,断开此开关可保障人员安全。
(三)图像质量控钮

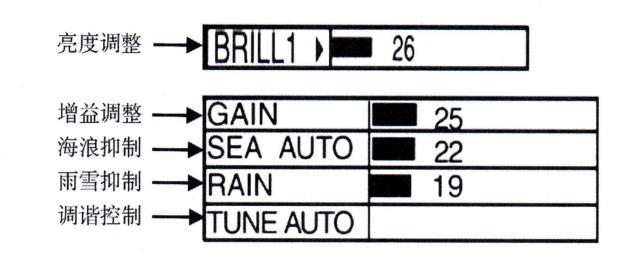

控制雷达图像质量的主要控钮包括屏幕亮度(对比度)、增益、调谐和杂波抑制,辅助控钮包括回波扩展、回波平均等。古野雷达图像调整主要控件如图1-2-5所示。电子电气员需通过实操练习,掌握主要图像调整控件的使用方法,并熟悉相应控件的屏幕响应状态。

1.屏幕亮度: 屏幕亮度需与环境光配合适度。
2.增益: 增益控钮用于改变雷达接收单元中频放大器的放大量。调整增益控制时,雷达图像的回波和噪声强弱会发生变化,其初始最佳调整位置应使噪声斑点刚可见。
3.调谐: 调谐控钮用于调整本振输出频率,确保变频器的输出稳定在额定中频。雷达设有调谐指示,调整时应使调谐指示达到最大,然后再细调该控钮,使回波饱满清晰。调谐位置不佳时,会出现回波边缘不清晰、亮度不饱和、视频稀疏、对比度差等现象。
4.杂波抑制: 现代雷达的杂波抑制控钮包括以下功能:海浪抑制(SEA/ 或 STC)和自动海浪抑制 (AUTO-SEA) 、 雨 雪 抑 制(RAIN/ 或 FTC) 和 自 动 雨 雪 抑 制(AUTO-RAIN) 、 同 频 干 扰 抑 制 (IR) 等 。
(1)海浪抑制和自动海浪抑制:对海浪杂波的抑制程度应根据观测需要适当调整 STC, 尽可能保证发现海浪中的弱小回波或清楚观测目标,切勿将STC 调整过深,否则会导致弱小目标丢失。
(2)雨雪抑制和自动雨雪抑制:雨雪抑制能较好抑制雨雪干扰,同时提高回波的距离分辨力。其调整准则与STC 类似,应根据实际降水情况和观测需求适当调整 FTC, 切勿将 FTC 调整过深,以免弱小目标丢失。
(3)同频干扰抑制:由于同频干扰抑制采用扫描相关检测技术,对相邻的两条或多条扫描线进行相关检测,因此使用时对回波不稳定的弱小目标抑制较大。通常仅在同频干扰对雷达观测造成严重影响时使用 。
(四)观测控钮
观测控钮用于测量目标位置和判断目标动态。直接用于测定目标位置的控钮通常包括量程(RANGE) 、固定距标圈(RR) 、活动距标圈(VRM) 、电子方位线(EBL) 和船首线(HL) 等,如图1-1-12所示。电子电气员应能准确识别这些刻度标识,并熟悉其作用。
(1)量程: 《船用雷达性能标准》要求,雷达应提供0.25 n mile 、0.5n mile 、0.75 n mile 、1.5n mile 、3n mile 、6 n mile 、12n mile和 2 4n mile的量程。 一般情况下,雷达在强制设置的量程之外还提供 其他量程,常见最小量程为0.125 n mile,最大量程可达96n mile 或120 n mile。改变量程时, 雷达发射机和接收机的多项技术参数随之改变。
(2)固定距标圈: RR 为雷达提供度量目标距离范围的参考刻度标识,雷达用于导航时通常显示 RR, 但亮度不宜过强,以免影响目标观测。在0.75 n mile 以下量程,RR 通常为3个,甚至2个;在 1.5n mile以上量程,通常有6个RR。
(3)活动距标圈: 雷达至少提供2个VRM, 用于精确测量目标距离。若目标位于海面雷达探测地平之外, 其前沿不能被探测到,应测量目标回波的后沿。
(4)电子方位线: 雷达至少提供2条EBL,应支持相对首向和相对真北的测量,可测量工作显示区域内任意 点目标的方位,在显示边缘最大系统误差为1°。
(5)船首线: 船首线是雷达屏幕上的一条特殊标记线,由本船的首向发送装置或陀螺罗经提供,用于指 示船首方向。
二、雷达开关机步骤
(一)开机前准备工作
雷达开机前应做好准备工作,首先要确定天线上是否有人员或障碍物,特别是大风浪过 后,应仔细检查天线周围是否有索具脱落,影响天线的转动。开机前还应当检查操作面板上重要控钮的位置是否合适,应将所有抗干扰控钮和回波增强处理控制预设为最小(不起控)位置。
(二)开机步骤
(1)开启雷达电源,等待3~5min 使磁控管预热。
(2)待雷达进入“预备”状态后,将发射开关置于“发射”位置。
(3)调整亮度控钮,使屏幕亮度与环境适配,便于观测。
(4)调整增益控钮,直至噪声斑点可见。
(5)调整调谐控钮,先使调谐指示达到最大值,再微调确认回波饱满清晰;随后将调谐模 式设置为自动调谐,并确认回波质量不低于手动调谐的最佳效果。
(6)根据需要,启用各种抗干扰电路和雷达图像质量辅助控制装置。
注意:若雷达电源关闭后短时间内重新起动,磁控管仍处于预热状态,此时可缩短预热 时间。
(三)关机步骤
(1)将所有抗杂波控钮恢复至关闭状态。
(2)关闭雷达电源。
注意:若关机前修改了雷达设置,需至少等待数秒后再关闭电源,确保更改的设置保存至 闪存。
