电工基础实操：电感的识别与测量
Fundamental Skills Training in Marine Electronics and Electrical Systems
一、 电感的基本概念
电感器也称电感元器件，属于储能元器件，可以把电能转换成磁能并储存起来。电感在电路中主要起到分频、滤波和谐振的作用，根据结构和用途，主要分为以下几类：
● 普通电感器（固定电感）：包括色环电感器和色码电感器。
● 带磁芯电感器：包括磁棒电感器和磁环电感器。

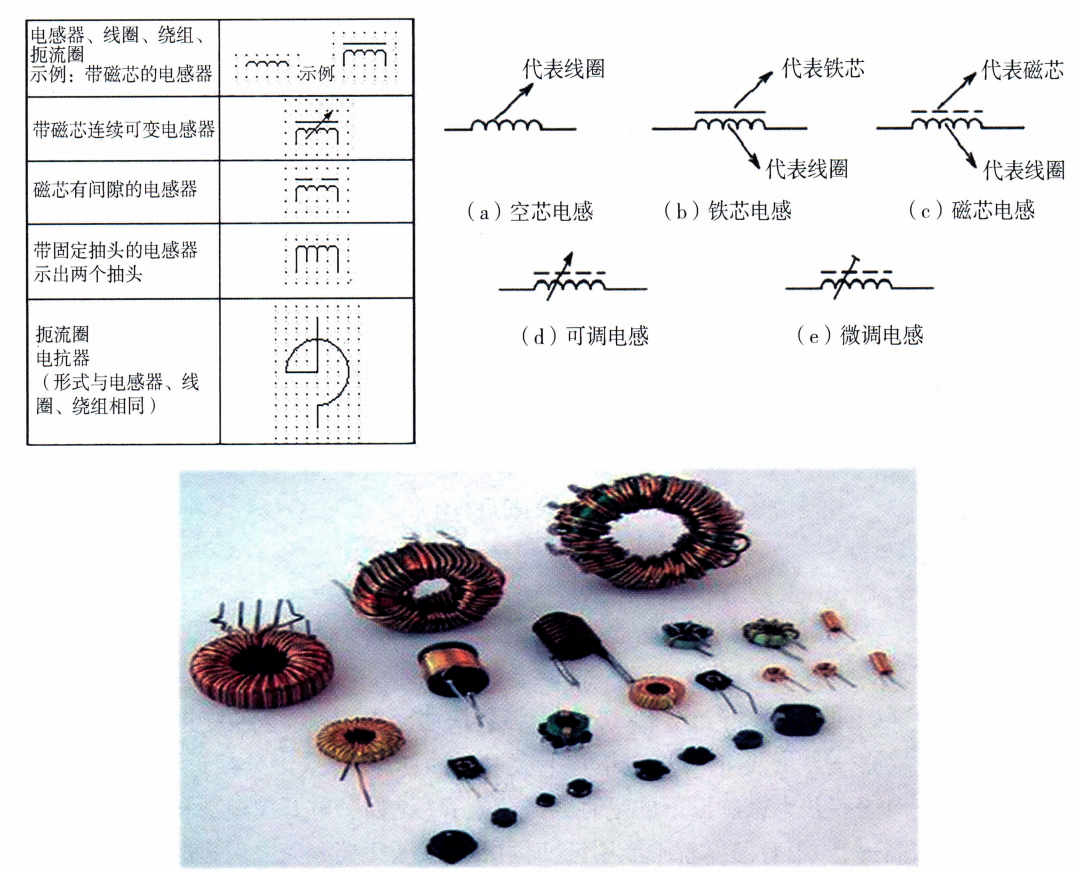

图12-5 电感的符号和外形
二、 电感的测量方法
(1) 测量电感线圈的通断：使用万用表电阻挡直接检测线圈是否开路。
(2) 测量电感值的动态反馈：在使用指针式万用表时，通过瞬间通断观察指针的微动反馈来初步判断。
(3) 感抗法计算电感值：
串接一个电阻，通上交流电，测量电感上的电压和通过的电流，由欧姆定律计算电感的感抗 XL。然后按照下式算出电感值：
XL=wL=2πfL
式中：
- X,—— 感抗，单位为欧姆(Ω);
w—— 电源的角频率，单位为弧度/秒；
f—— 频率，单位为赫兹(Hz);
L—— 线圈电感，单位为亨利(H)。
🛡️ 核心操作要点：
在测量高电感值的线圈（如大型变压器绕组）时，由于电感具有反向电动势特性，在断开测量瞬间可能会产生高压。请务必注意仪表量程保护及操作安全。
